پلاتر قلمی چیست و چه کاربردی دارد؟
پلاتر قلمی (Pen Plotter) چیست؟ از ریشه‌های مهندسی تا کاربردهای مدرن

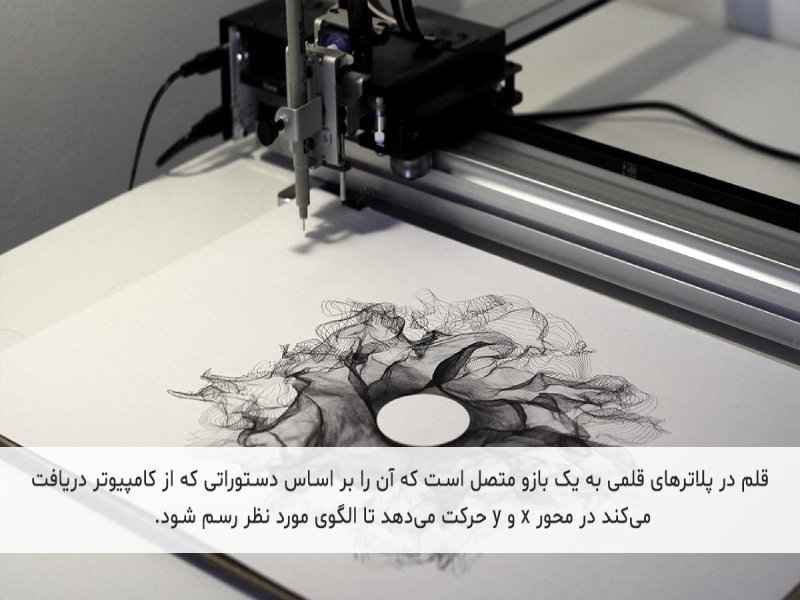

در عصر پرینترهای لیزری پرسرعت و پلاترهای جوهرافشان دیجیتال، شاید نام پلاتر قلمی (Pen Plotter) برای بسیاری یادآور فناوری‌های قدیمی باشد. اما آیا می‌دانستید این دستگاه‌ها هنوز هم در صنایع خاص، کارگاه‌های الکترونیک و دنیای هنر دیجیتال کاربرد حیاتی دارند؟ در این مقاله، ساختار مکانیکی، نحوه کارکرد و کاربردهای مدرن پلاتر قلمی را زیر ذره‌بین می‌بریم.پلاتر قلمی چگونه کار می‌کند؟برخلاف پرینترهای معمولی که تصویر را با پاشش جوهر یا پودر تونر در یک یا چند پاس ایجاد می‌کنند، پلاتر قلمی دقیقاً مثل یک انسان عمل می‌کند.این دستگاه مجهز به یک بازوی مکانیکی (محورهای X و Y) است که یک ابزار نوشتن واقعی (مثل خودکار، روان‌نویس، ماژیک، تیغه برش یا حتی قلم‌مو) را روی سطح کاغذ حرکت می‌دهد.بخش‌های کلیدی ساختار مکانیکی:
سیستم حرکتی (Stepper Motors): موتورهای پله‌ای وظیفه حرکت دادن دقیق هد در راستای افقی و عمودی را بر عهده دارند. دقت پلاتر قلمی به رزولوشن این موتورها بستگی دارد.مکانیزم بالا و پایین برنده‌ی قلم (Pen Lift Mechanism): یک سرووموتور کوچک یا مگنت، وظیفه دارد هر زمان که دستگاه نیاز به رسم خط ندارد، قلم را از روی کاغذ بلند کند تا خطوط اضافی ایجاد نشود.بستر کار (Bed): در مدل‌های قدیمی، کاغذ ثابت بود و بازو حرکت می‌کرد؛ اما در برخی مدل‌های رومیزی مدرن، کاغذ روی رول حرکت می‌کند.
چرا پلاتر قلمی هنوز منسوخ نشده است؟ (کاربردهای تخصصی)شاید بپرسید با وجود پلاترهای مدرن، چرا هنوز کسی باید از پلاتر قلمی استفاده کند؟ پاسخ در دقت خطوط (Vector Precision) و نوع متریال است:طراحی و تولید بردهای الکترونیکی (PCB): بسیاری از مهندسان الکترونیک از پلاتر قلمی مجهز به ماژیک ضداسید برای رسم مدار روی فیبرهای مسی استفاده می‌کنند.برش و ترسیم الگو (خیاطی و چرم‌دوزی): در کارگاه‌های تولیدی، از پلاترها برای رسم الگو روی مقواهای ضخیم یا چرم استفاده می‌شود.هنر مولد و دیجیتال (Generative Art): جالب است بدانید امروزه بسیاری از هنرمندان دیجیتال از پلاتر قلمی (مثل مدل‌های AxiDraw) برای تبدیل کدهای برنامه‌نویسی به نقاشی‌های واقعی با جوهر روی کاغذهای آبرنگ استفاده می‌کنند. نقاشی‌هایی با خطوط فوق‌العاده دقیق که با هیچ پرینتری قابل شبیه‌سازی نیست!
چالش‌ها و نکات فنی برای تکنسینهااگر یک پلاتر قلمی قدیمی را تعمیر می‌کنید یا با نسخه‌های مدرن آن کار می‌کنید، با این چالش‌ها روبرو خواهید بود:خشک شدن جوهر قلم: برخلاف پرینترهای جوهرافشان که سیستم هدِ بسته‌ای دارند، در پلاتر قلمی، نوک قلم در معرض هواست. اگر دستگاه چند روز خاموش باشد، جوهر قلم خشک می‌شود.کالیبراسیون فشار قلم: تنظیم فشار قلم روی کاغذ بسیار حیاتی است؛ فشار بیش از حد باعث پاره شدن کاغذ و فشار کم باعث قطع شدن خطوط می‌شود.تسمه‌ها و محورها: به دلیل حرکت مداوم مکانیکی، تسمه‌های لاستیکی (Timing Belts) به مرور زمان شل می‌شوند و نیاز به رگلاژ یا تعویض دارند تا خطوط دچار لرزش (Jitter) نشوند.
جمع‌بندی:
پلاتر قلمی شاید سرعت پرینترهای لیزری مدرن را نداشته باشد، اما در دقتِ خط، اصالتِ متریال و کاربردهای خاص مهندسی و هنری، بی‌رقیب است. این دستگاه‌ها نمادی از ترکیب هوش مکانیکی و دقت دیجیتال هستند.
